Производственно-технологический комплекс по созданию 3D-моделей сложных изделий и их изготовлениею с последующим контролем точности и качества обработки

Производственно-технологические комплексы

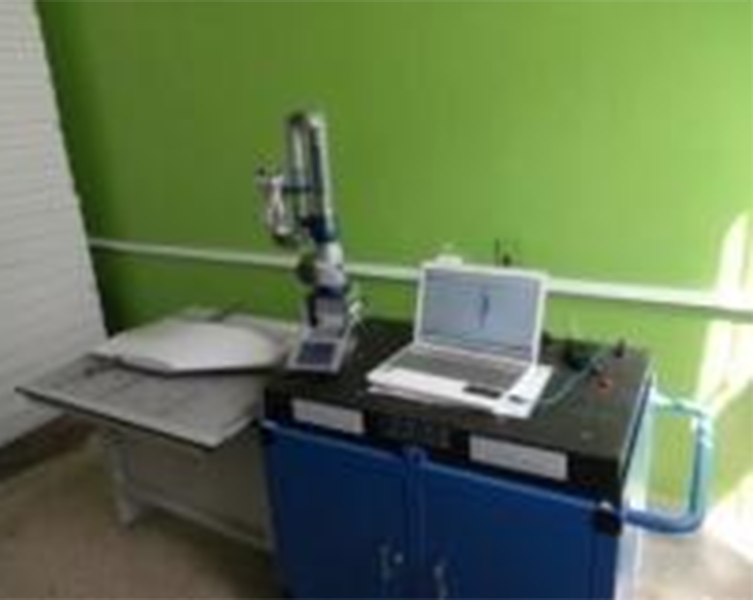

Координатно-измерительная машина : FARO Edge Arm
Рабочая зона(с неограниченным наращением), м: 1,8
Повторяемость одной точки, мм: ±0,024
Погрешность линейных измерений, мм: ±0,002
Лазерный щуп: Laser Line Probe
Погрешность измерения, мм: ±0,01
Универсально-фрезерный обрабатывающий центр: Shpinner MVC 1600
Рабочая поверхность стола, мм: 1800×800
Макс. нагрузка стола, кг: 2000
Ось Х, мм: 1600
Ось Y, мм: 800
Ось Z, мм: 700
Точность позиционирования, мм: 0,004
Повторяемость позиционирования, мм: 0,002

Состав комплекса:

  • контрольно-измерительная машина FAROEdgeArmсо сканером LaserLineProbe, точность 4–6 мкм;
  • 3D-станок с ЧПУ ShpinnerMVC1600, точность 6 мкм.

Сканирование деталей

Создание 3D-модели из полученных данных

Контроль качества готового изделия

Описание технологического процесса:

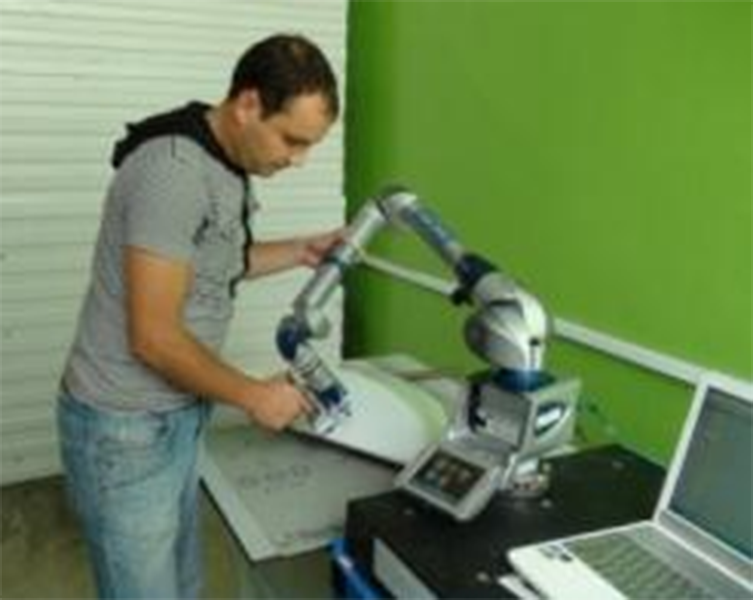

  • сканирование и измерение деталей контрольно-измерительной машиной;
  • обработка полученных данных и облака сканированных точек, корректировка при помощи специализированного программного обеспечения;

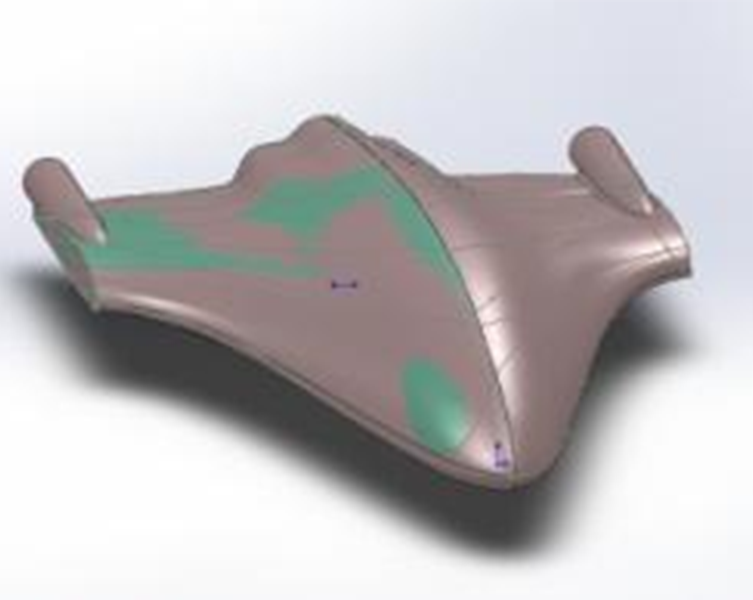

  • создание 3D-модели из полученных данных;
  • создание обрабатывающей программы для станка и обработкаматериала на станке по заданной программе;
  • проверка контроля точности и качества обработки полученного изделия контрольно-измерительной машиной.

Предприятие обладает возможностью изготовления деталей любыхформ и размеровна фрезерно-гравировальном станке с ЧПУ-Stealth 2040.

  • Обрабатываемый объем(Х Y Z): 4000×2000×200 мм
  • Максимальная скорость перемещения до 1000 мм/с
  • Повторяемость +/- 0,05 мм
  • Двигатель мощностью 5,6кВт, 24000 об/мин.

Развернута производственно-технологическая линия по изготовлению БАК и его элементов.
